NPT,PT,G 都是管螺纹
NPT 是 National (American) Pipe Thread 的缩写,属于美国标准的 60 度锥管螺纹,用于北美地区.国家标准可查阅 GB/T12716
PT 是 Pipe Thread 的缩写,是 55 度密封圆锥管螺纹,属惠氏螺纹家族,多用于欧洲及英联邦国家.常用于水及煤气管行业,锥度规定为 1:16. 国家标准可查阅 GB/T7306。
G 是 55 度非螺纹密封管螺纹,属惠氏螺纹家族.标记为 G 代表圆柱螺纹.国家标准可查阅 GB/T7307
另外螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径,单位是英吋.行内人通常用分来称呼螺纹尺寸,一吋等于8分,1/4 吋就是2分,如此类推.
G 就是管螺纹的统称(Guan),55,60度的划分属于功能性的,俗称管圆。即螺纹由一圆柱面加工而成。
ZG俗称管锥,即螺纹由一圆锥面加工而成,一般的水管接头都是这样的,国标标注为Rc
公制螺纹用螺距来表示,美英制螺纹用每英寸内的螺纹牙数来表示,这是它们的区别,
公制螺纹是60度等边牙型,英制螺纹是等腰55度牙型,美制螺纹60度。
公制螺纹用公制单位, 美英制螺纹用英制单位。
管螺纹主要用来进行管道的连接,其内外螺纹的配合紧密,有直管与锥管两种。公称直径是指所连接的管道直径,显然螺纹直径比公称直径大。1/4,1/2,1/8是英制螺纹的公称直径,单位是英寸。
螺纹的角度:公制和美制螺纹都是60度,英制是55度,TM水管螺纹是30度、SM针车螺纹和BC螺纹也是60度、公制梯形螺纹30度、英制梯形螺纹29度、台形螺纹(TW29度 TR和TM30度)
普通螺纹:公制螺纹 M;英制W;美制UNC、UNE、UNEF
管螺纹:英制PS、PT、PF ;美制NPS、NPT、NPTF、NPSM
风嘴螺纹:CTV、TV 1/4-20的外径尺寸是1A:0.2367-0.2489(6.012-6.322);2A:0.2408-0.2489(6.116-6.322)3A:0.2419-0.2500(6.1443-6.350).
英制螺纹: 按照公称尺寸和每英寸牙数制定规格
如1/4"-20 ,3/4"-10, 1"-8 ,1/4"-20表示 公称尺寸1/4 即大径为6.35mm(25.4除4=6.35)每英寸20牙,依此类推。

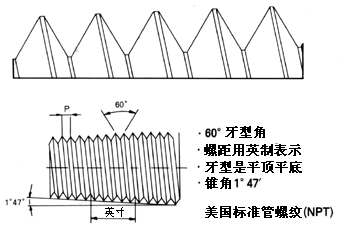

NPT螺纹简图
NPT螺纹简要尺寸
管子公称尺寸 in |
1/16 | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1 ¼ | 1 ½ | 2 | 2 ½ | 3 | 3 ½ | 4 | |
管子外径 | in | 0.3125 | 0.405 | 0.54 | 0.675 | 0.84 | 1.05 | 1.315 | 1.66 | 1.9 | 2.375 | 2.875 | 3.5 | 4 | 4.5 |
mm | 7.9 | 10.3 | 13.7 | 17.1 | 21.3 | 26.7 | 33.4 | 42.2 | 48.3 | 60.3 | 73 | 88.9 | 101.6 | 114.3 | |
每英寸牙数 | 27 | 18 | 14 | 11 ½ | 8 | ||||||||||
螺距:mm | 0.9408 | 1.411 | 1.814 | 2.209 | 3.175 | ||||||||||
旋合长度:mm | 4.064 | 4.102 | 5.786 | 6.096 | 8.128 | 8.611 | 10.16 | 10.668 | 11.074 | 17.323 | 19.456 | 20.853 | 21.438 | ||
旋合中径:mm | 7.142 | 9.489 | 12.487 | 15.926 | 19.772 | 25.117 | 31.462 | 40.218 | 46.287 | 58.325 | 70.159 | 86.068 | 98.776 |
111.433 |
